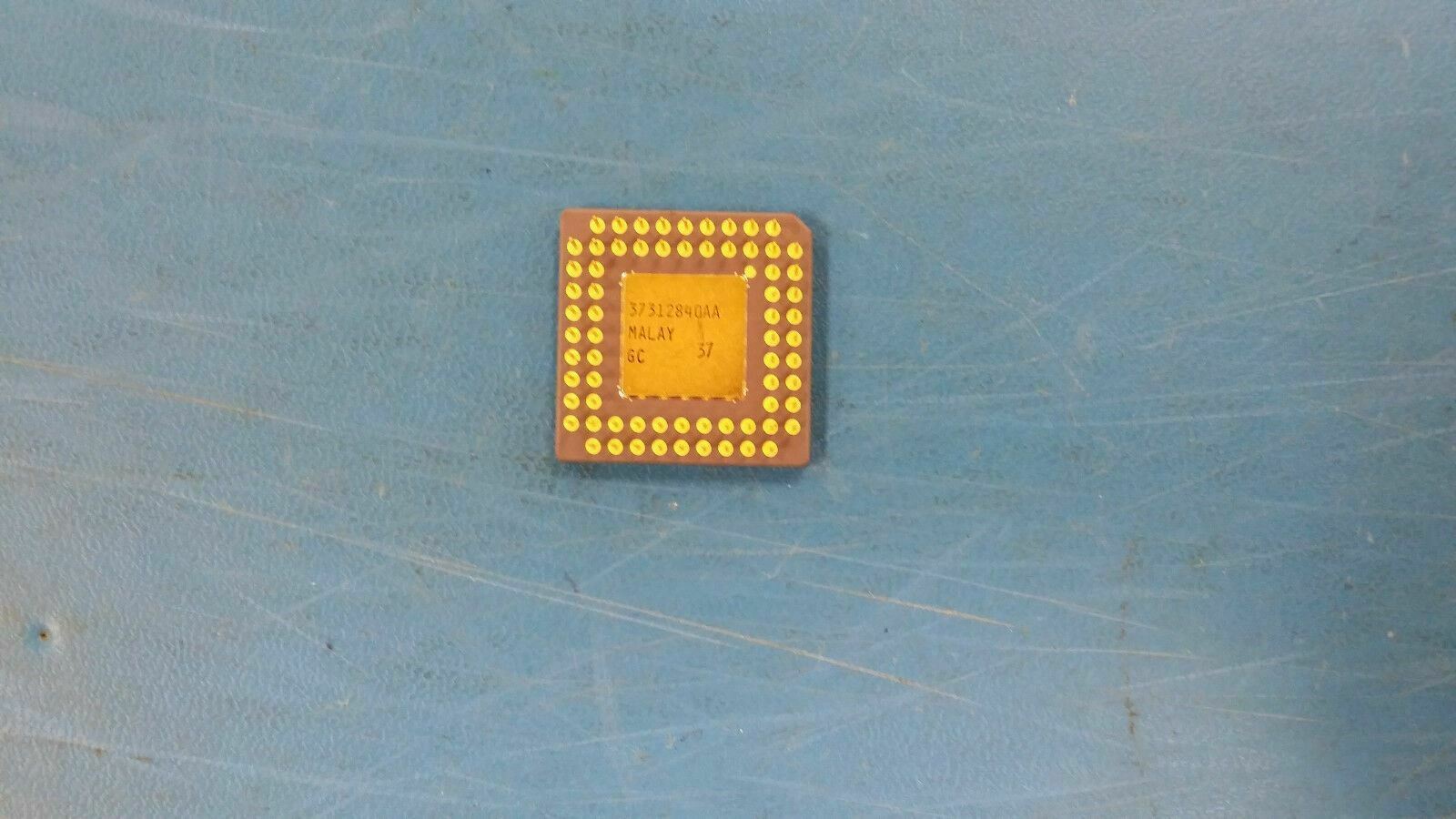

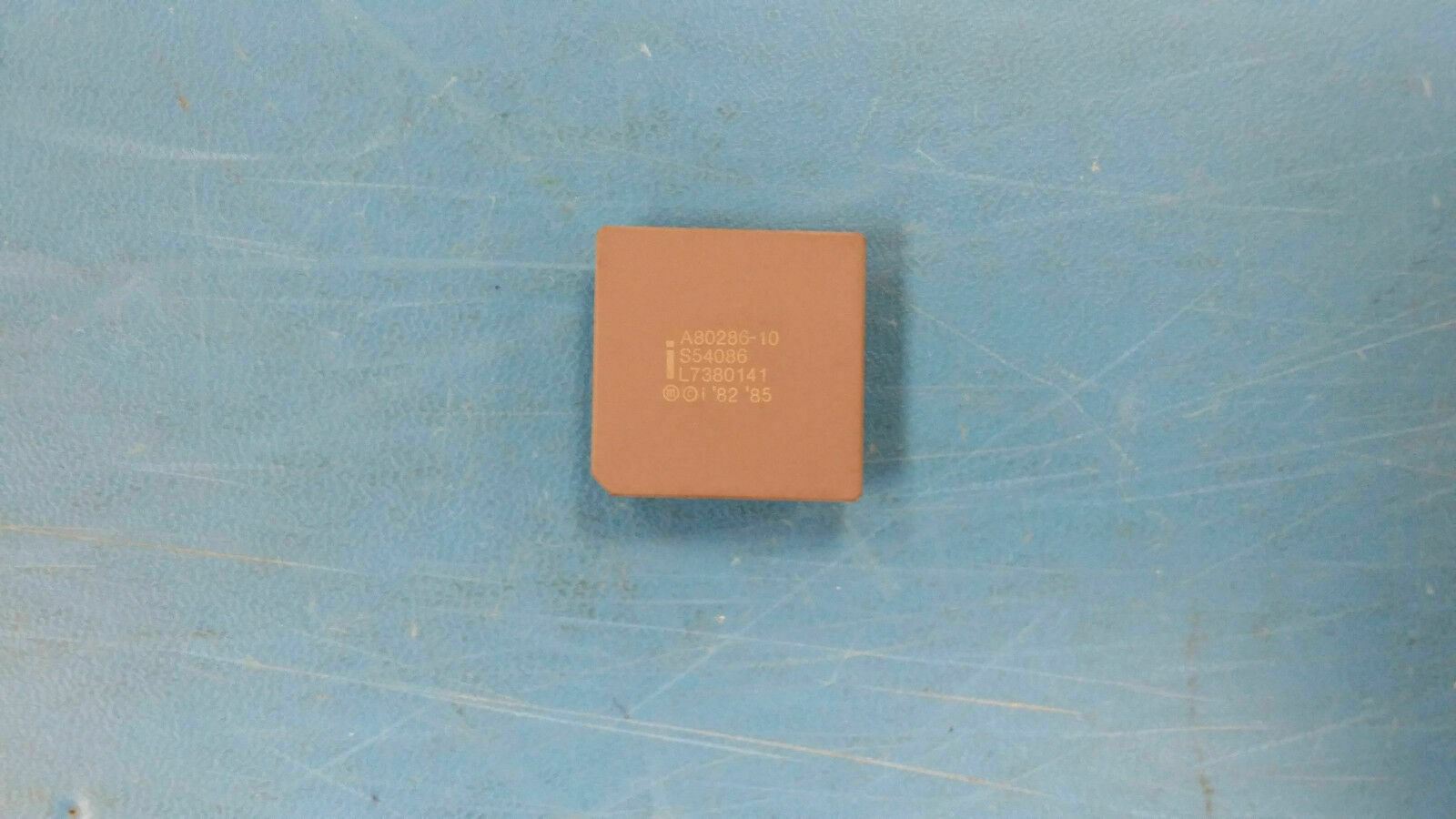

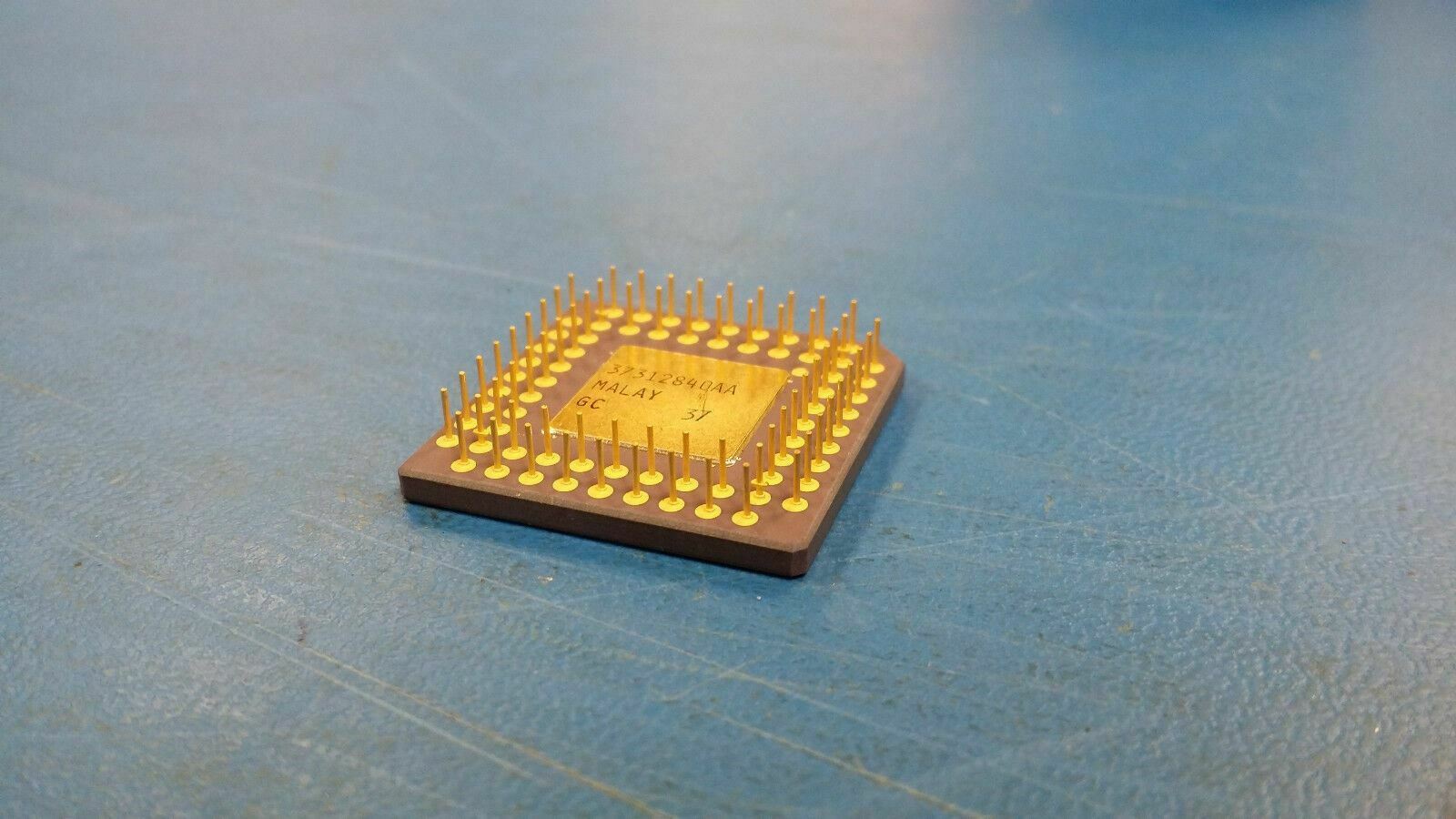

(1 PC) A80286-10 INTEL 16-BIT, 10MHz, MICROPROCESSOR, CPGA68
Tax included.
THIS LISTING IS FOR (1 PC) OF A80286-10 BY INTEL
16-BIT, 10MHz, MICROPROCESSOR, CPGA68
Manufacturer: Intel Corporation
Description: 16-BIT, 10MHz, MICROPROCESSOR, CPGA68
16-BIT, 10MHz, MICROPROCESSOR, CPGA68
Part #: A80286-10
Part Category: Microprocessors/Microcontrollers/Peripheral ICsManufacturer: Intel Corporation
Description: 16-BIT, 10MHz, MICROPROCESSOR, CPGA68
| Mfr Package Description | PGA-68 |
| REACH Compliant | Yes |
| Status | Discontinued |
| Microprocessor/Microcontroller/Peripheral IC Type | MICROPROCESSOR |
| Address Bus Width | 24 |
| Bit Size | 16 |
| Boundary Scan | NO |
| Clock Frequency-Max | 20 MHz |
| External Data Bus Width | 16 |
| Format | FIXED POINT |
| Integrated Cache | NO |
| JESD-30 Code | S-CPGA-P68 |
| JESD-609 Code | e0 |
| Low Power Mode | NO |
| Number of DMA Channels | 0.0 |
| Number of External Interrupts | 2 |
| Number of Serial I/Os | 0.0 |
| Number of Terminals | 68 |
| On Chip Data RAM Width | 0 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 55 Cel |
| Package Body Material | CERAMIC, METAL-SEALED COFIRED |
| Package Code | PGA |
| Package Equivalence Code | PGA68,11X11 |
| Package Shape | SQUARE |
| Package Style | GRID ARRAY |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Power Supplies | 5 |
| Qualification Status | Not Qualified |
| RAM (words) | 0 |
| Seated Height-Max | 4.57 mm |
| Speed | 10 MHz |
| Sub Category | Microprocessors |
| Supply Current-Max | 600 mA |
| Supply Voltage-Nom | 5 V |
| Supply Voltage-Min | 4.75 V |
| Supply Voltage-Max | 5.25 V |
| Surface Mount | NO |
| Technology | NMOS |
| Temperature Grade | COMMERCIAL |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Terminal Form | PIN/PEG |
| Terminal Pitch | 2.54 mm |
| Terminal Position | PERPENDICULAR |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Length | 29.46 mm |
| Width | 29.46 mm |
