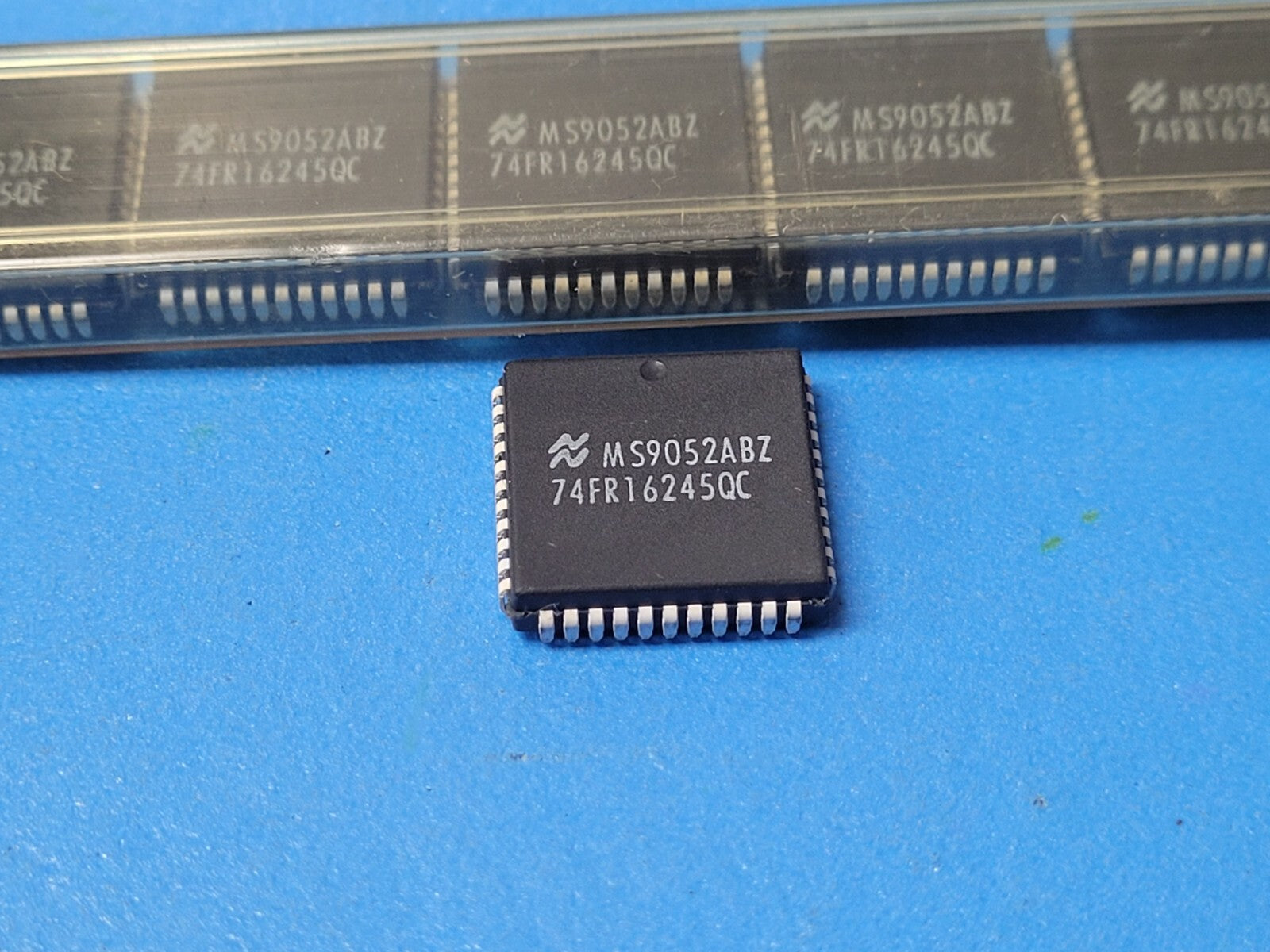

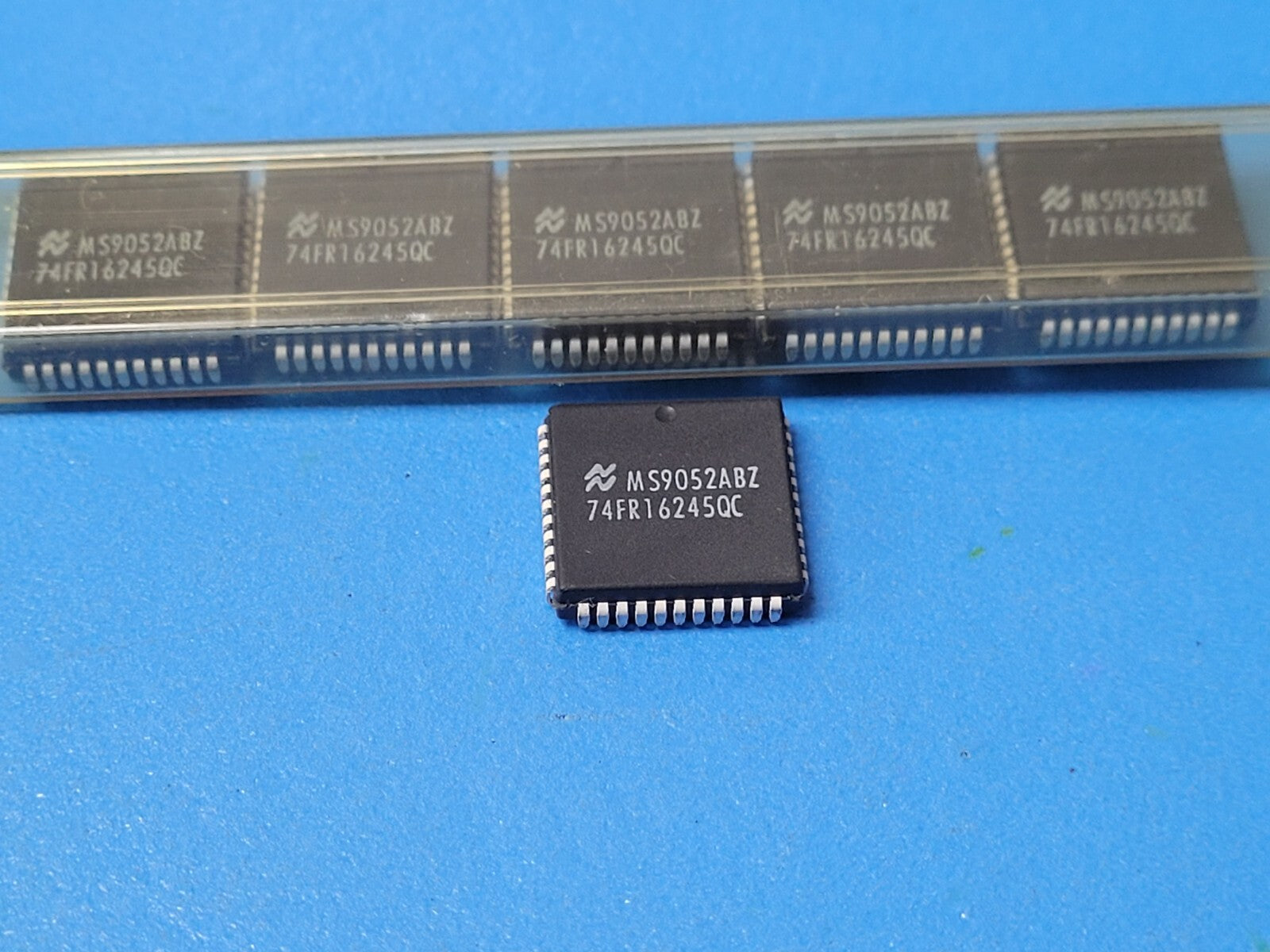

(1 PC) 74FR16245QC NSC Bus Transceivers 16-Bit Transceiver, PLCC-44 Obsolete
Tax included.
THIS IS FOR (1 PC) OF 74FR16245QC BY NSC
Bus Transceivers 16-Bit Transceiver, PLCC-44 Obsolete
Mfr Package Description PLASTIC, LCC-44
REACH Compliant Yes
Status Transferred
Logic IC Type BUS TRANSCEIVER
Sub Category Bus Driver/Transceivers
Control Type COMMON CONTROL
Count Direction BIDIRECTIONAL
Family FR/FASTR
JESD-30 Code S-PQCC-J44
JESD-609 Code e0
Load Capacitance (CL) 50.0 pF
Max I(ol) 0.064 Amp
Number of Bits 8
Number of Functions 2
Number of Ports 2
Number of Terminals 44
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Characteristics 3-STATE
Output Polarity TRUE
Package Body Material PLASTIC/EPOXY
Package Code QCCJ
Package Equivalence Code LDCC44,.7SQ
Package Shape SQUARE
Package Style CHIP CARRIER
Power Supply Current-Max (ICC) 165.0 mA
Prop. Delay@Nom-Sup 4.3 ns
Propagation Delay (tpd) 4.3 ns
Qualification Status Not Qualified
Seated Height-Max 4.57 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.5 V
Supply Voltage-Max (Vsup) 5.5 V
Surface Mount YES
Technology TTL
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form J BEND
Terminal Pitch 1.27 mm
Terminal Position QUAD
Translation N/A
Length 16.51 mm
Width 16.51 mm
Additional Feature WITH DIRECTION CONTROL
