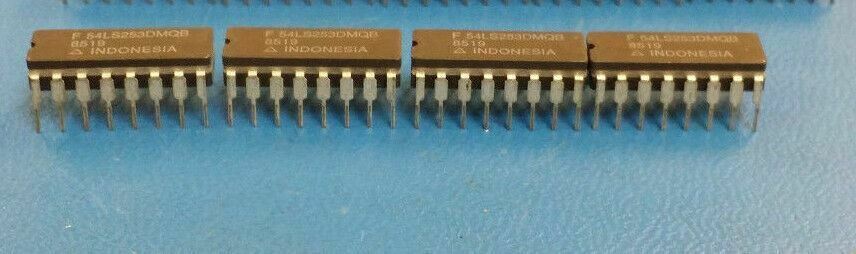

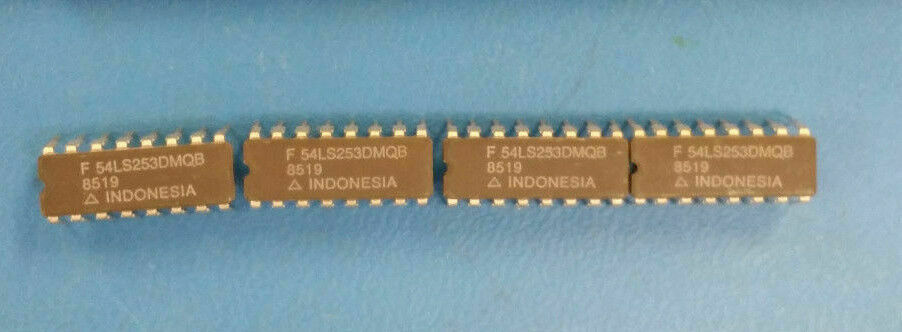

(1 PC) 54LS253DMQB FSC DUAL 4 LINE TO 1 LINE MULTIPLEXER, TRUE OUTPUT, CDIP16
Tax included.
THIS LISTING IS FOR (1 PC) OF 54LS253DMQB
DUAL 4 LINE TO 1 LINE MULTIPLEXER, TRUE OUTPUT, CDIP16
DUAL 4 LINE TO 1 LINE MULTIPLEXER, TRUE OUTPUT, CDIP16
SPECIFICATIONS
| Mfr Package Description | CERAMIC, DIP-16 |
| Status | Discontinued |
| Logic IC Type | MULTIPLEXER |
| Sub Category | Multiplexer/Demultiplexers |
| Family | LS |
| JESD-30 Code | R-GDIP-T16 |
| Load Capacitance (CL) | 45 pF |
| Max I(ol) | 0.0120 Amp |
| Number of Functions | 2 |
| Number of Inputs | 4 |
| Number of Outputs | 1 |
| Number of Terminals | 16 |
| Operating Temperature-Min | -55 Cel |
| Operating Temperature-Max | 125 Cel |
| Output Characteristics | 3-STATE |
| Output Polarity | TRUE |
| Package Body Material | CERAMIC, GLASS-SEALED |
| Package Code | DIP |
| Package Equivalence Code | DIP16,.3 |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE |
| Power Supplies (V) | 5 |
| Power Supply Current-Max (ICC) | 12 mA |
| Prop. Delay@Nom-Sup | 25 ns |
| Propagation Delay (tpd) | 32 ns |
| Qualification Status | MILITARY |
| Screening Level | 38535Q/M;38534H;883B |
| Seated Height-Max | 5.08 mm |
| Supply Voltage-Nom (Vsup) | 5 |
| Supply Voltage-Min (Vsup) | 4.5 V |
| Supply Voltage-Max (Vsup) | 5.5 V |
| Surface Mount | NO |
| Technology | TTL |
| Temperature Grade | MILITARY |
| Terminal Finish | NOT SPECIFIED |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Length | 19.43 mm |
| Width | 7.62 mm |
