(1 PC) 54AC174DMQB 5961-8762601EA D Flip-Flop 1-Func, 6-Bit, CMOS, CDIP16
Tax included.

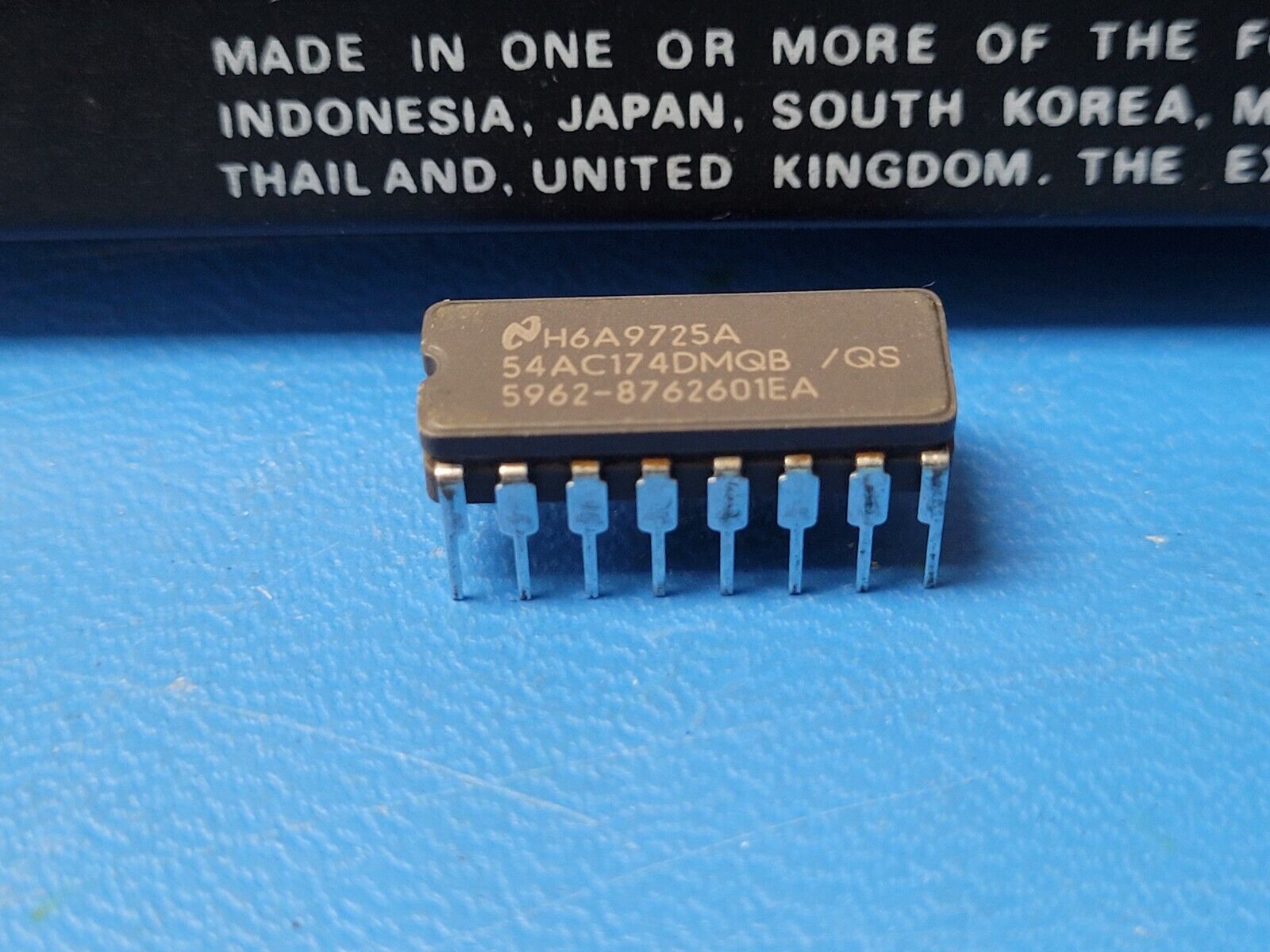

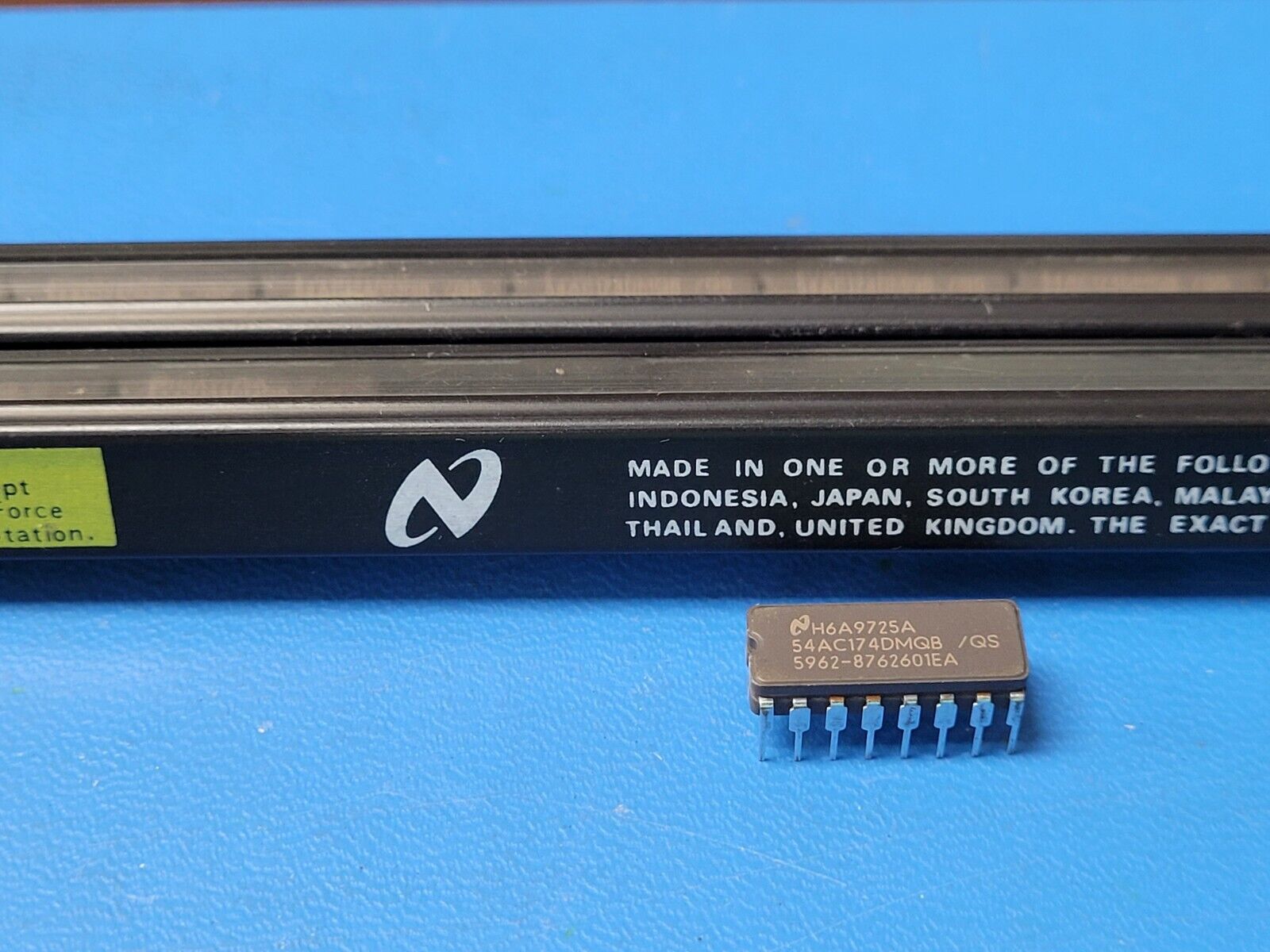

THIS IS FOR (1 PC) OF 54AC174DMQB 5961-8762601EA BY TI/NSC
Part #: 54AC174DMQB
Part Category: Logic ICs
Manufacturer: Texas Instruments High-Performance Analog
Description: D Flip-Flop, AC Series, 1-Func, Positive Edge Triggered, 6-Bit, True Output, CMOS, CDIP16
Mfr Package Description CERAMIC, DIP-16
Status Discontinued
Logic IC Type D FLIP-FLOP
Sub Category FF/Latches
Family AC
fmax-Min 90.0 MHz
JESD-30 Code R-GDIP-T16
JESD-609 Code e0
Load Capacitance (CL) 50.0 pF
Max Frequency@Nom-Sup 6.5E7 Hz
Max I(ol) 0.012 Amp
Number of Bits 6
Number of Functions 1
Number of Terminals 16
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Output Polarity TRUE
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Packing Method TUBE
Propagation Delay (tpd) 14.0 ns
Qualification Status Not Qualified
Screening Level 38535Q/M;38534H;883B
Seated Height-Max 5.08 mm
Supply Voltage-Nom (Vsup) 3.3
Supply Voltage-Min (Vsup) 2.0 V
Supply Voltage-Max (Vsup) 6.0 V
Surface Mount NO
Technology CMOS
Temperature Grade MILITARY
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Trigger Type POSITIVE EDGE
Length 19.43 mm
Width 7.62 mm
