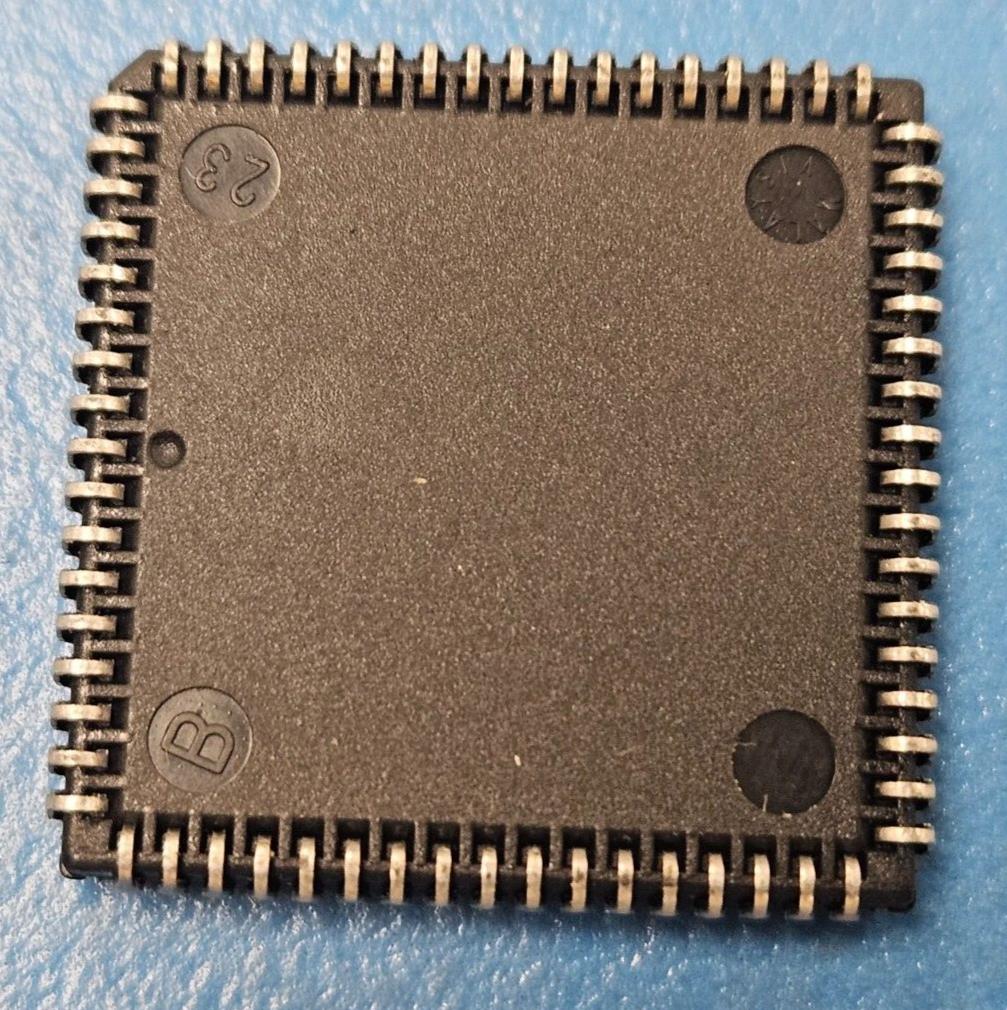

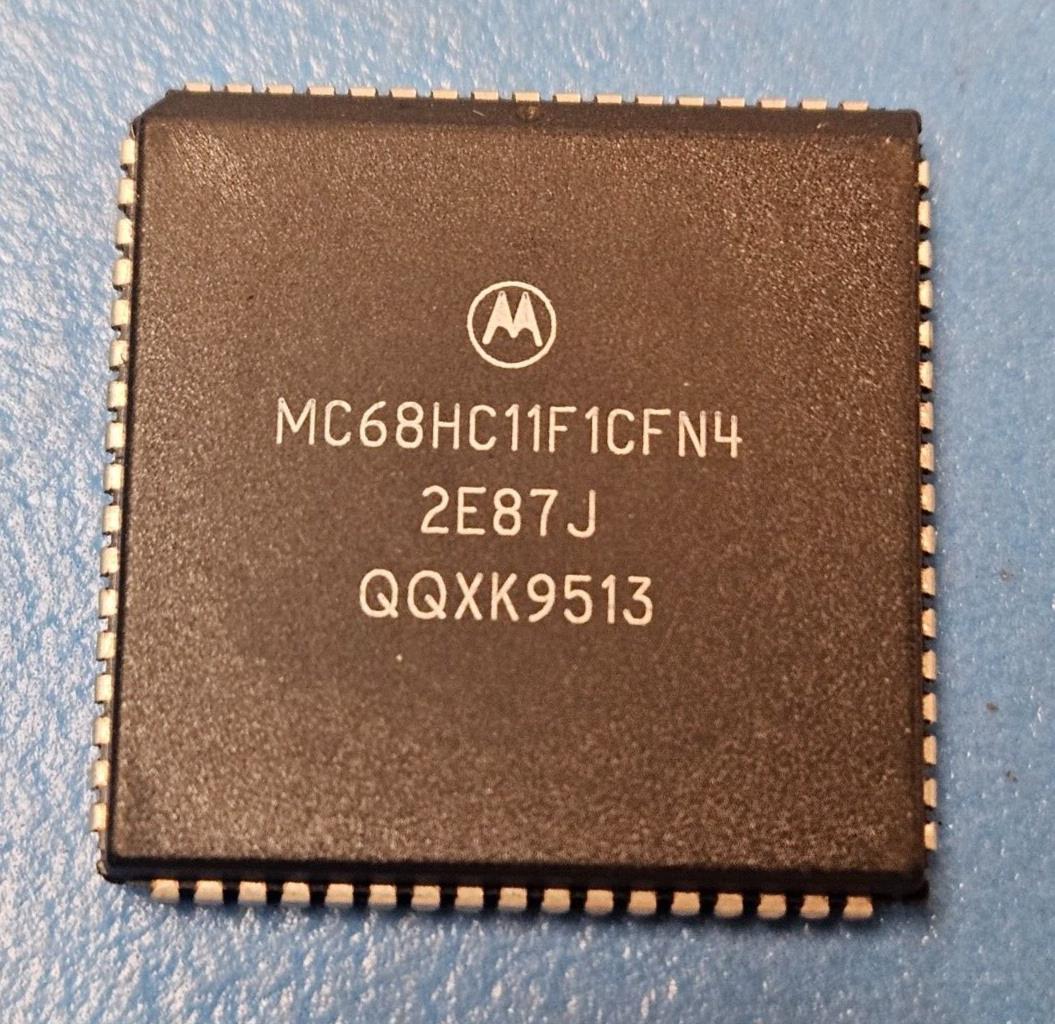

(1) MC68HC11F1CFN4 Microcontroller, 8-Bit, EEPROM, 6800 CPU, 4MHz, HCMOS, PQCC68
Tax included.
This listing is for (1PC) of MC68HC11F1CFN4 by Motorola
Mfr Package Description PLASTIC, LCC-68
Status Transferred
ADC Channels YES
Address Bus Width 16.0
Bit Size 8
Clock Frequency-Max 16.0 MHz
CPU Family 6800
DAC Channels NO
DMA Channels NO
External Data Bus Width 8.0
JESD-30 Code S-PQCC-J68
JESD-609 Code e0
Moisture Sensitivity Level 3
Number of I/O Lines 54.0
Number of Terminals 68
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code QCCJ
Package Equivalence Code LDCC68,1.0SQ
Package Shape SQUARE
Package Style CHIP CARRIER
Peak Reflow Temperature (Cel) 220
Power Supplies 5
PWM Channels NO
Qualification Status Not Qualified
RAM (bytes) 1024.0
ROM Programmability EEPROM
ROM (words) 512
Seated Height-Max 4.572 mm
Speed 4.0 MHz
Sub Category Microcontrollers
Supply Current-Max 50.0 mA
Supply Voltage-Nom 5.0 V
Supply Voltage-Min 4.75 V
Supply Voltage-Max 5.25 V
Surface Mount YES
Technology HCMOS
Temperature Grade INDUSTRIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form J BEND
Terminal Pitch 1.27 mm
Terminal Position QUAD
Time@Peak Reflow Temperature-Max (s) 30
Length 24.2062 mm
Width 24.2062 mm
